鋼結構防火涂料作為建筑安全防護的重要材料，其種類劃分直接影響施工選擇與防火效果。隨著建筑技術的進步，防火涂料已發(fā)展出多種類型，以適應不同場景的需求。以下從防火機理、使用環(huán)境、涂層特性等角度，系統(tǒng)解析鋼結構防火涂料的常見種類及其核心特點。
鋼結構防火涂料有哪幾種類？
一、按防火機理分類
1. 膨脹型防火涂料

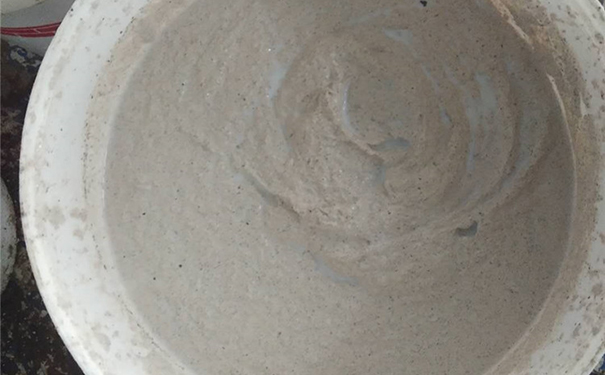

這類涂料在高溫下會發(fā)生物理化學變化，遇火后迅速膨脹形成蜂窩狀炭層，膨脹倍率可達原厚度的數(shù)十倍。其核心成分包括聚磷酸銨、季戊四醇等發(fā)泡劑，以及丙烯酸樹脂或環(huán)氧樹脂作為基材。膨脹形成的炭層能有效隔絕氧氣并降低熱傳導，耐火極限通常在0.5-3小時之間，適用于商業(yè)綜合體、機場航站樓等對美觀性要求較高的場所。其優(yōu)勢在于涂層輕?。?-5mm），施工后不影響鋼結構外觀，但長期暴露在潮濕環(huán)境中可能出現(xiàn)炭層粉化問題。
2. 非膨脹型防火涂料

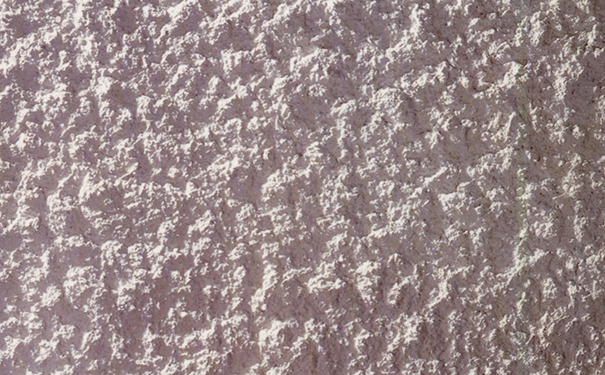

又稱厚型防火涂料，主要由蛭石、珍珠巖等無機礦物與硅酸鹽水泥復合而成。其防火原理依賴材料本身低導熱性（導熱系數(shù)≤0.1W/m·K），通過構筑致密隔熱層延緩鋼構件升溫。涂層厚度通常在15-50mm，耐火極限可達1-5小時，特別適合煉油廠、電力設施等高溫工業(yè)環(huán)境。這類涂料的優(yōu)點是耐候性強、使用壽命長（可達20年），但施工后結構自重增加明顯，且表面粗糙需要二次裝飾處理。
二、按使用環(huán)境分類
1. 室內型防火涂料
以水性環(huán)氧樹脂為主要基料，注重環(huán)保性能，揮發(fā)性有機物（VOC）含量通常低于80g/L。配方中減少刺激性添加劑，適用于醫(yī)院、學校等密閉空間。例如某品牌室內涂料通過法國A+認證，甲醛釋放量≤0.01mg/m3，可實現(xiàn)涂刷后48小時入住。但這類涂料耐候性較弱，長期暴露在紫外線或高濕度環(huán)境中易出現(xiàn)涂層脫落。
2. 室外型防火涂料
采用有機硅改性樹脂或氟碳樹脂作為成膜物質，添加紫外線吸收劑和疏水劑。例如某工程在濱海體育館項目中選用的室外型涂料，經歷5年鹽霧腐蝕測試后仍保持完整防火性能。其耐溫差可達-40℃至150℃，特別適合橋梁、戶外鋼構架等場景。不過這類涂料成本通常比室內型高出30%-50%，且施工時需要嚴格控制環(huán)境濕度。
三、特殊功能型涂料
1. 超薄型防火涂料
通過納米技術改性樹脂基材，將涂層厚度壓縮至3mm以內，同時保持2小時耐火極限。某品牌超薄涂料采用二氧化鈦包覆的氫氧化鎂阻燃劑，成功應用于深圳某超高層建筑的異形鋼結構，既滿足防火要求，又保留了建筑設計的流線美感。但這類產品對基材表面處理要求極高，需達到Sa2.5級除銹標準。
2. 耐腐蝕防火涂料
專用于化工、海洋等腐蝕環(huán)境，在防火體系中集成鋅粉、磷酸鹽等防腐成分。青島某石化儲罐項目使用的雙功能涂料，既通過10mm涂層實現(xiàn)2.5小時耐火，又具備C5-M級防腐等級。此類涂料施工時需要分層涂覆，先完成防腐底漆再施作防火層，工序復雜度較高。
3. 透明防火涂料
采用硅溶膠-凝膠技術，在保持鋼結構金屬質感的同時提供1小時防火保護。北京某歷史建筑改造中，為保護原有鋼桁架外觀，選用透明度達85%的防火涂層，成功兼顧文物保護與消防安全。但透明涂料的耐火性能相對較弱，且每平方米造價是普通涂料的3-5倍。

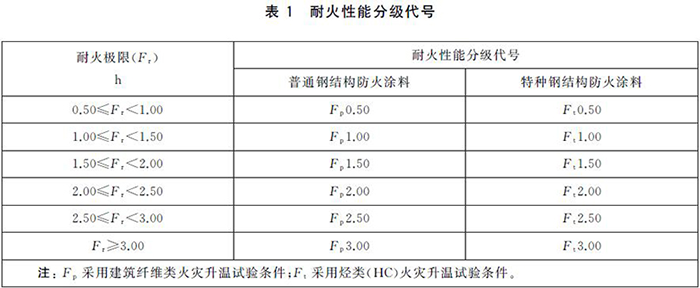

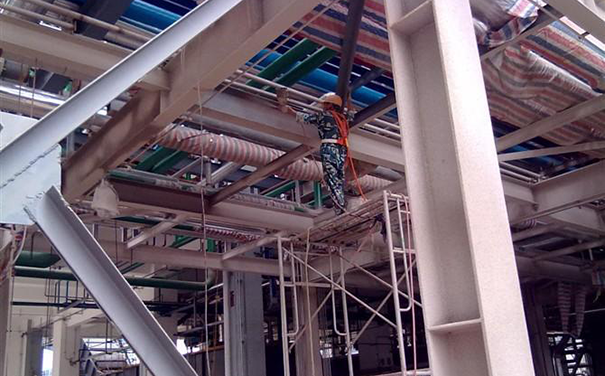

選擇防火涂料時需綜合考慮多重因素：普通民用建筑可優(yōu)先選用膨脹型涂料，兼顧效果與經濟性；石化、電力等工業(yè)場景建議采用非膨脹型涂料；濱?；蚧^(qū)域應選擇耐腐蝕型產品。同時要注意查看消防驗收報告，確保產品通過GB 14907-2018標準檢測，重點關注粘結強度、耐火極限等核心指標。施工過程中，膨脹型涂料需控制每遍涂刷厚度不超過0.5mm，非膨脹型涂料則要分層涂抹并壓實，避免出現(xiàn)空鼓開裂。
現(xiàn)代防火涂料技術正朝著多功能集成方向發(fā)展，如某新型光伏電站專用涂料，既滿足1.5小時防火要求，又能通過表面涂層提高光伏支架的發(fā)電效率。隨著材料科學的進步，未來鋼結構防火將呈現(xiàn)更精準的場景化解決方案，為建筑安全提供多元化保障。
